屏蔽室簡介
為避免工作間內的電磁場泄漏到外部或外部電磁場透入到工作間內，應將整個工作間屏蔽起來。此種專門設計的能對射頻電磁能量起衰減作用的封閉室稱為屏蔽室。按照GB4343-1995和其他電磁兼容性標準的規定，許多試驗項目必須在具有一定屏蔽效能和尺寸大的電磁屏蔽室內進行，由它提供符合要求的試驗環境。屏蔽室除廣泛用于電磁兼容性試驗外，還大量地用于電子儀器、接收機等小信號靈敏電路的調測及計算機房屏蔽等。
1.屏蔽室的種類：

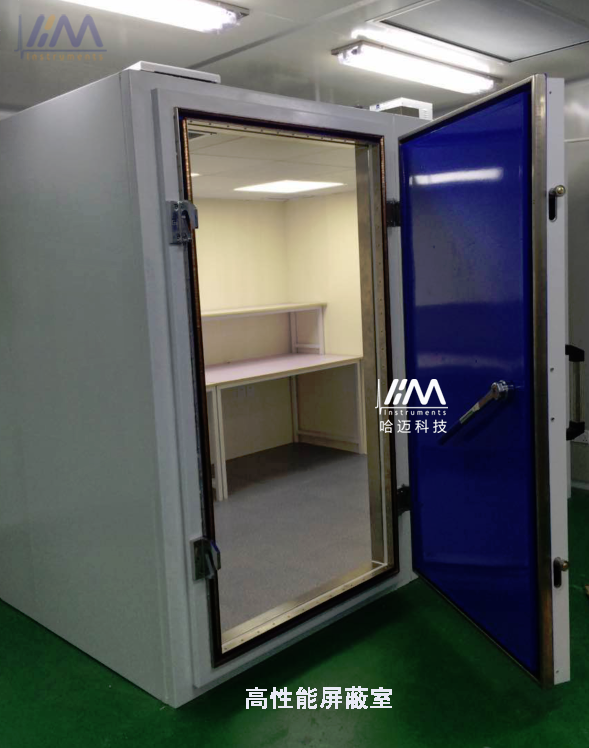

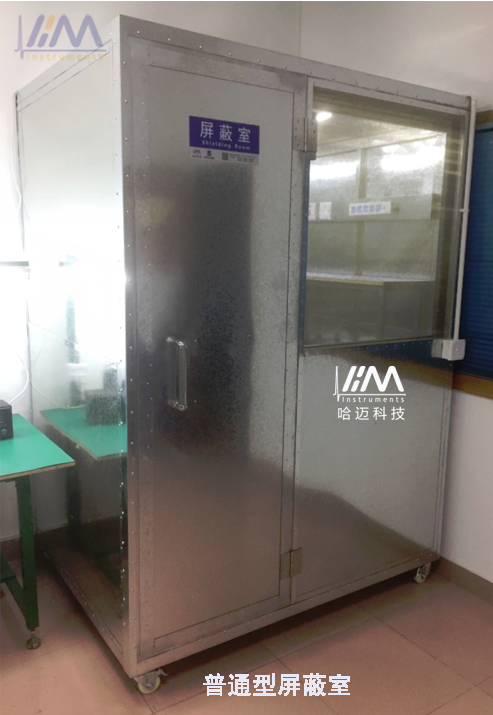

屏蔽室是一個用金屬材料制成的大型大面體房間。如圖1所示，其四壁和天花板、地板均采用金屬材料(如銅網、鋼板或銅箔等)制造。由于金屬板(網)對人射電磁波的吸收損耗、界面反射損耗和板中內部反射損耗作用，而使屏蔽室產生屏蔽的作用。
圖1 屏蔽室的結構圖
屏蔽室按功能可分為兩類：
(1)用來防止電磁波泄漏出去的屏蔽室，場源或泄漏源是在屏蔽室內，因此又稱有源屏蔽室或主動屏蔽室；
(2)用來防止外部電磁騷擾進入室內的屏蔽室，場源或泄漏源在屏蔽室外，因此又稱無源屏蔽室或被動屏蔽室。
構建屏蔽室的材料可以是鋼板、鍍鋅鋼板、銅網或銅箔。而其結構型式可分為單層銅網式、雙層銅網式、單層鋼板式、雙層鋼板式以及多層復合式等。
屏蔽室根據需要有兩種安裝型式?？刹鹧b式是在生產廠用鍍鋅鋼板或銅網制成一定尺寸的模塊，到用戶現場進行總裝和測試。其優點是便于拆裝，但拼裝時需在接縫處使用導電襯墊，以盡可能保證各模塊的連接無縫隙。而固定式在金屬板間連接時采用熔焊或翻邊咬合。
2.屏蔽室的屏蔽效能
屏蔽室的屏蔽性能根據其屏蔽效能進行考量。屏蔽壁材料、拼板接縫、通風窗、門以及室內供電用的電源濾波器等都會影響屏蔽室的屏蔽效能。屏蔽壁材料的選擇與使用頻率范圍與付屏蔽效能的要求有關。電磁兼容性試驗用屏蔽室通常要求工作頻率范圍寬、屏蔽效能好。因此，應多選用薄金屬板(例如薄鋼板)作屏蔽壁材料。
采用薄鋼板作屏蔽壁時，最好采用熔焊工藝對接縫進行連續焊接，厚度在0.75mm以下的薄鋼板，最好采用咬接焊，對較厚的鋼板，可以采用搭接焊或?qū)雍浮?br/> 為保證接縫處屏蔽件能良好，可拆卸屏蔽室應在接縫處放入導電襯墊，并通過螺栓夾緊。
全封閉式鋼板屏蔽室通常采用蜂窩式截止波導通風窗。門縫是影響屏蔽室屏蔽效能的重要部位，通常采用單刀雙簧或雙刀三簧的梳形簧片來改善門與門框間的電氣接觸，采用氣密門也可使門縫處的泄漏減到最小。
進入屏蔽室的每根電源線均應裝設電源濾波器；濾波器應安裝在電源線穿越屏蔽壁的入口處。對于有源屏蔽室，電源濾波器應安裝在屏蔽壁的內側；對于無源屏蔽室，則應安裝在屏蔽壁的外側。且所有的電源濾波器最好都集中在一起，并靠近屏蔽室的接地點處安裝。這樣既能簡化濾波器的屏蔽外殼接地，又縮短了接地線。
3.屏蔽室的接地
由于屏蔽殼體不是一個完整的封閉體，室外電磁騷擾就可能感應到室內，室內的強電磁場感應也可能耦合到室外，從而降低屏蔽室的屏蔽效能。這種現象在較低頻率(如中波、短波)較為嚴重。屏蔽室接地能消除在屏蔽壁上的感應電壓，明顯提高低頻段的屏蔽效能。
通常對屏蔽室接地有如下要求：
(1)屏蔽室宜單點接地，以避免接地點電位不同造成屏蔽壁上的電流流動而在屏蔽室內引起干擾。
(2)為了減少接地線阻抗，接地線應采用高電導率的扁狀導體，如截面為100mm×1.5mm的銅帶。
(3)接地電阻應盡可能小，一般應小于1 Ω。
(4)接地線應盡可能短，最好小于λ/20。對于設置在高層建筑上的微波屏蔽室，可采用浮地方案。
(5)必要時對接地線采取屏蔽措施。
(6)嚴禁接地線和電源線或電力線平行敷設。
4.屏蔽室的諧振
屏蔽室諧振是一個有害的現象。當激勵源使屏蔽室產生諧振時，會使屏蔽室的屏蔽效能大大下降，導致信息的泄漏或很大的測量誤差。為避免屏蔽室諧振引起的測量誤差，應通過理論計算和實際測量來獲得屏蔽室的主要諧振頻率點，將它們記錄在案。磁兼容試驗時應避開這些諧振頻率。屏蔽室可視為一個大型的矩形波導諧振腔，根據波導諧振腔理論，其固有諧振頻率可計算公式計算。
