屏蔽箱的造型
選擇你合適的屏蔽箱，節省您的成本，為您提供更高效率的測試服務！
1、屏蔽箱的類型：

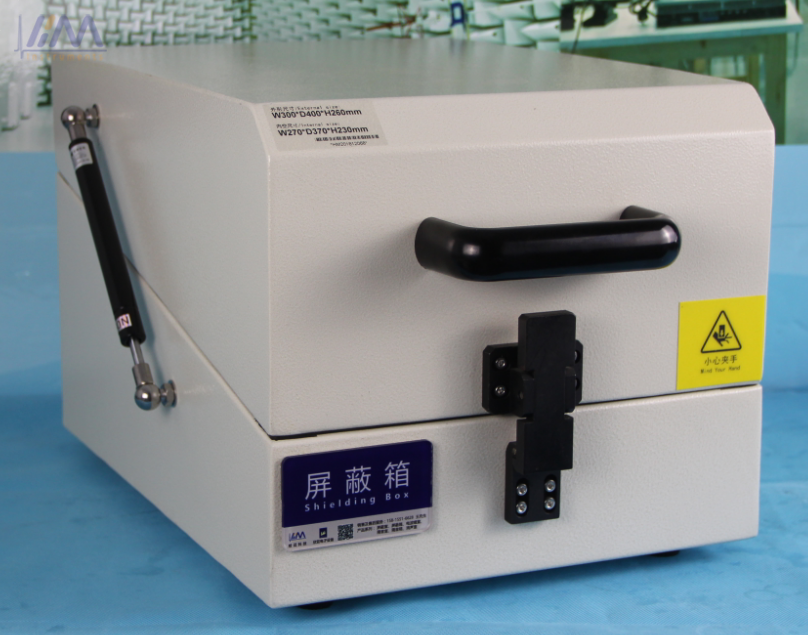

手動方式：手動屏蔽箱（貝殼式）、側開門屏蔽箱

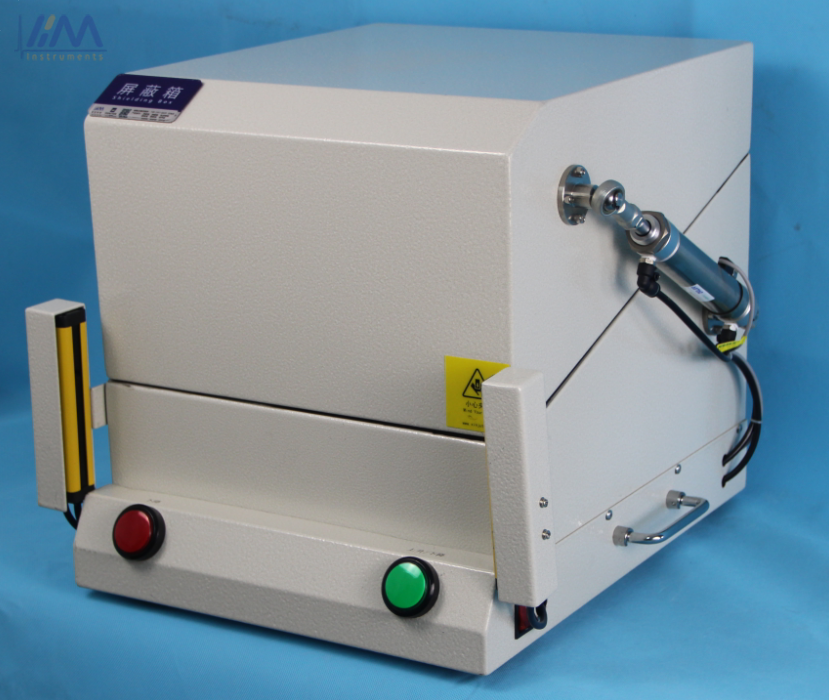

氣動方式：氣動屏蔽箱（貝殼式)、抽屜式屏蔽箱、上下合蓋式屏蔽箱
2、屏蔽性能：
頻率范圍：30MHz~6GHz/18GHz
屏蔽衰減：60~80dB
3、屏蔽箱的尺外

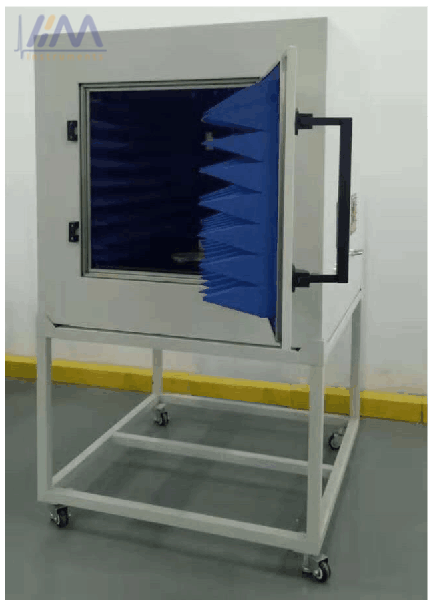

l 現貨有外尺寸：W300*D400*H260mm、W430*D430*H330mm、W1000*D1000*H1000mm等等
l 其它尺寸可以按你的需求訂制生產，訂制生產約需要10個工作日
注：如是急用品，您可以提出你所需要空間尺寸，我們可以根據所需，提供或推薦一款有現貨相近尺寸的屏蔽箱。
4、RF接頭的配置數量（根據您要求配）
l 通常是配2~4個RF接口
RF接頭類型（母座）：N－N、N-SMA、SMS-SMA、BNC-BNC、（其它接口TNC、SL16、F）
5、信號接口濾波器
l 常用濾波器組：USB*2、RJ45*1、R232*1、DC*1 （此四合一為一組 ）
l 接口可以根據您的需求及數量配置： USB2.0、USB3.0、RJ45、R232/DB9、DC、AC、HDMI、DB25、PIN 、RCA、AV3.5、C式氣口、光纖、波導管（穿線口）
l 接口性能：
a：屏蔽效果（dB）：≥75@2.4GHz ≥70@5.8GHz
b：傳輸性能：
4.1、USB2.0（USB2.0標準接口, 速率Max.480Mbps 電源端Max.5A）
4.2、USB3.0 (速率Max.3200Mbps，電源端Max.3A 隔離度≥500MHz)
4.3、RJ45(千兆以太網支持802.3AT(POE+) Max.DC50V 3A
4.4、DC（交直流兩用Max.AC70V DC100V 5A）
4.5、DB9（公頭→母頭）速率Max.4.5Mbps DC50V 3A(電源) /200mA(信號）
4.6、DB15/VGA(公頭→母頭) 速率Max.4.5Mbps DC50V 3A(電源) /200mA(信號) PIN9電源, PIN5,6,7,8,10地.(三排接口)
4.7、DB25(公頭→母頭) 速率 Max.4.5Mbps DC50V 3A(電源) /200mA(信號)
4.8、DB37(公頭→母頭) 速率 Max.4.5Mbps DC50V 3A(電源) /200mA(信號)
6、內部吸波棉的選擇

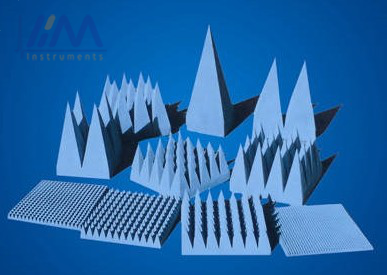

l 吸波棉分平面型與角錐型，根據您的需要求選配合適的吸波棉。
l 平面型吸波棉：10mm
l 角錐吸波棉厚度有：30、50、70、100、150、200、300、400、500....

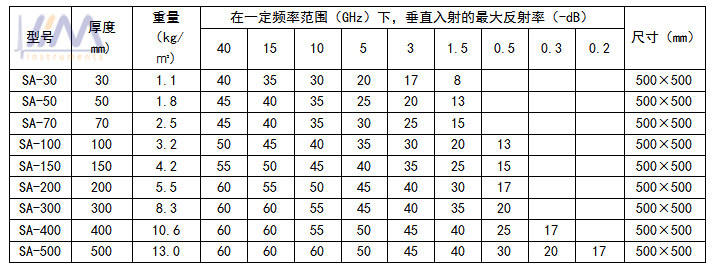

l 角錐吸波棉的吸波特性：
