電波暗室
電波暗室( anechoic chamber)又稱電波消聲室，或電波無反射室，通常簡稱EMC暗室或半電波暗室。它有兩種結構形式：電磁屏蔽半電波暗室( electromagnetic shielded semi-ane choic chamber)和微波電波暗室( microwave anechoic chamber，又稱全電波暗室)。
半電波暗室五面貼吸波材料，主要模擬開闊試驗場地，即電波傳播時只有真射波和地反射波。開闊試驗場EMC測試可全部采用電磁屏蔽半電波暗室替代進行，包括電磁輻射騷擾測量和電磁輻射敏感度測量。主要性能指標用歸一化場地衰減NSA和測試面場均勻性來衡量。半電波暗室頻率從十幾兆赫茲到微波段。
微波電波暗室六面購吸波材料，模擬自電空間傳播環境。而且可以不帶屏蔽，將吸波材料粘貼于木質墻壁，甚至建筑物的普通墻壁和天花板上。
從使用目的看，半電波暗室主要用于電磁兼容測量，微波電波暗室主要用于微波天線系統的指標測量。暗室性能用靜區尺寸大小、反射電平(靜度)、固有雷達截面、交叉極化度等參數表示。
1.半電波暗室的結構設計
半電波暗室的結構設計包括暗室尺寸的確定、吸波材料的選擇和布置、地板和電源等內容。
和開闊試驗場一樣，電波暗室測試空間的長度為2R，寬為√3R。高度應為上半個橢圓的短軸高度√3R/2加上發射源的高度，發射天線的最大高度為2m，所以暗室高度應為√3R/2+2。進行3m法測試時，接收天線的高度要求在1~4m范圍內改變；如采用垂直極化天線，還應在4m上加天線上半部尺寸和天線端與暗室頂部吸波材料尖端間的距離0.25m。因此,3m法測試空間高度約7m。10m法所需測試空間比較大，測試時接收天線高度要求在2~6m范圍內改變。
2.吸波材料的選擇
吸波料對入射電波的反射率越小，其吸波性能越好。泡沫尖劈型吸波材料的反射率與尖劈長度和使用頻率有關，尖劈越長，頻率越高，反射率越小。通常根據測量誤差要求來確定材料的反射率，然后再確定吸波材料的類型。日前暗室中所采用的吸波材料大致分為三種類型。
半電波暗室是在鐵氧體的基礎上內貼吸波材料。由于吸波材料太長，既占空間，又易變形，因此將角錐狀吸波材料粘貼在雙層鐵氧體磚上構成復合吸波材料。雙層鐵氧體磚由一層鐵氧體和一層特殊介質材料構成，此材料起阻抗過渡的作用。鐵氧體片的應用可以補償吸波材料低頻端的性能，使角錐形吸波材料長度縮短至lm以內，大大增加半電波暗室的測試空間。
單層鐵氧體片直接將鐵氧體片粘貼于暗室墻壁及天花板上，微波暗室地板也貼，工作頻率范圍30~1000MHz。國外生產鐵氧體片的主要廠家有韓國TODAISD生產的ISU5.2型鐵氧體磚。圖1為ISU5.2鐵氧體磚外形圖。其電氣特性和物理特性如表2所示。圖3所示為ISU5.2的反射損耗頻響曲線。最小反射損耗大于-10dB；最大反射損耗可達-35dB。

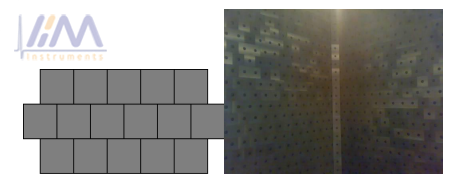

圖1 ISU5.2鐵氧體磚外形圖
表2 ISU5.2型鐵氧體磚物理電氣特性

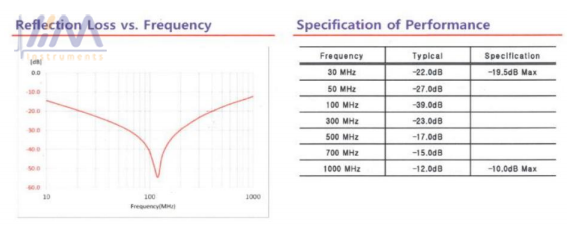

圖3 FT-100鐵氧體片的反射耗頻響特性
在鐵氧體的基礎上再固定層角錐形吸波材料，可以改善電波暗室的高頻吸波特性。角錐形吸 波材料分為兩類。第一類為角錐形含碳海綿復合吸波材料，如圖4(a)所示，由聚氨酯類泡沫塑料在碳膠溶液中滲透而成，具頻率/有較好的阻燃特性。吸波材料通常設計成角錐狀或楔形，使其傳輸
阻抗盡可能接近于周圍空氣介質的阻抗。角錐長度與欲吸收的電磁波頻率有關。頻率越低，則角錐長度越長，通常應大于或等于最低吸收頻率的四分之一波長,30MHz時可達2.5m。
圖4 吸波材料
角錐形含碳海綿吸波材料的缺點為：顏色藍黑，吸收光線，導致暗室內燈光昏暗，不夠明
亮；重量偏重，且易掉粉塵，對空氣循環、過濾系統要求較高
第二類為角錐形含碳苯板復合吸波材料，如圖1.6.5(c)所示，由數塊含碳苯板拼接而
成，粘貼于鐵氧體磚上。含碳苯板為加入碳粉(或碳纖維)和阻燃劑制成的灰黑色泡沫塑料板，
具有良好的吸波特性和阻燃特性，且質輕不易變形。在拼組而成的尖錐頂部有一突臺，可將
塊配套的白色泡沫塑料板戴在突臺上，使得電波暗室就像貼白色瓷磚的房間一樣美觀、明亮
而且粉塵被隔離在白色苯板與墻壁之間的尖劈空隙內，并可以被抽掉，避免進入測試空間。
3.吸波材料的布置
發射天線發出的電波經各金屬反射面反射到接收天線處，可以認為是發射天線對各金屬面的鏡像天線輻射空間波直達接收天線。理論分析與實踐證明：電波傳播時起主導作用的費涅爾空間區，是一個以鏡像天線和接收天線為焦點的旋轉橢球體。此橢球與金屬面相交的截面是個橢圓，稱實效反射區。該區的中心位置、橢圓的長軸短軸均可由公式計算。在主反射區內，應粘貼吸波性能較好的材料。門通風波導窗、監視器、照明燈電源箱等輔助設備都應盡可能設計放在主反射區之外，并覆蓋鐵氧體吸波材料。避免任何金屬部件暴露在主反射區。
4.地板和電源
暗室的地板是電磁波唯一的反射面，應平整無凸凹。焊縫高度不得超過1mm。平面不平度應小于3mm/2m，不能有超過最小工作波長1/10的縫隙，以便保持地板的導電連續性。
接地線和電源線要靠墻腳布設，不要橫越室內。電線還應穿金屬管，并保持金屬管與地板良好搭接。
暗室和控制室分別要采用獨立的供電系統，使用不同相的電源，經過各自的濾波器，以避免控制室的騷擾通過電源線進入暗室內。
5.半電波暗室測試面場均勻性的測試
在完成暗室屏蔽殼體的建造后，應按GB/T12190-1990進行屏蔽效能的測試。在粘貼吸波材料后，則應進行歸一化場地衰減和測試面場均勻性的測試。
進行電磁輻射敏感度測量時，需在被測設備(EUT處產生規定的場強(3~10V/m)，考察是否會引起EUT工作性能下降。由于EUT表面有一定范圍，所以在EUT區域內規定了一個1.5m×1.5m的垂直平面，要求該平面上場強均勻?？蓪⒃撁婢鶆騽澐?6個點，如圖5中區域所示。然后按圖11.6.7所示布置，用各向同性探頭測量每個點的場強，取數值最接近的12個值，剔除另外4個。12個值中，最大和最小的差值小于6dB，則認為該測試面場是均勻的，可以進行電磁輻射敏感度的檢測

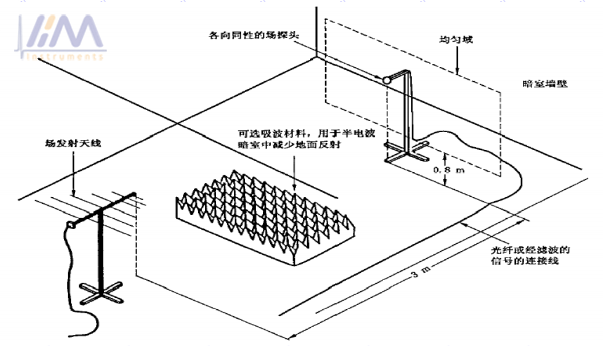

圖5 輻射場均勻性測試示意圖
