電磁兼容測試分類及測試標準
1、測試分類
產品認證時需要對電子及電器產品進行電磁兼容測試。電磁兼容測試必須具有相應的測
試工具和手段。電磁兼容的測試技術涉及眾多方面，按照測試目的可分為如下三類六個方面：
(1)電磁騷擾測試(EMI測試)：包括傳導發射(CE)測試和輻射發射(RE)測試；
(2)電磁抗擾度測試(EMS測試)：包括傳導抗擾度(CS)測試和輻射抗擾度(RS)測試；
(3)電磁環境監測(EME測試)：包括傳導型沿線電磁環境監測和輻射型空間電磁環境監測。
電磁頻擾測試測試電氣設備工作時產生的電磁干擾。傳導發射測試測量被測設備通過電
源線或信號線向外發射的于擾，測試對象為設備的輸入電源線、互連線及控制線等。輻射發射
測試檢測的是被測部件通過空間傳播的干擾輻射場強。
電磁抗擾度測試用于測試設備承受備種電磁騷擾的能力，即檢測被測設備對電磁干擾的敏感度。傳導抗擾度測試是測量被測件對耦合到其輸入電源線、互連線及機殼上的干擾信號的承受能力。輻射抗擾度考核電子設備對輻射電磁場的承受能力，觀察其在輻射下是否會出現性能降低或故障，試驗對象包括電子系統、設備及其互連電纜?？箶_性能是指存在傳導及(或)輻射電磁騷擾的情況下，器件、設備或系統運行功能不被劣化的能力。不被劣化指仍保持或具有功能，可以將抗擾度的評估分成以下四級：
(1)A級：在出現騷擾時，性能正常；
(2)B級：功能或性能暫時降低或喪失，但能自行恢復；
(3)C級：功能或性能暫時降低或喪失，但需操作者干預或執行系統復位；
(4)D級：設備(元件)或軟件損壞，或者數據丟失而造成不能自行恢復至正常狀態的功能降低或喪失。
電磁環境測試是測試特定的環境下的電磁環境特性。傳導型沿線電磁環境監測指電源線、信號控制線中的傳導發射監測，主要涉及電能質量、信號傳導干擾等內容，一般通過監測儀器了解所處電源、信號環境的傳導發射電磁環境水平，所用儀器包括電能質量監測儀(包含諧波、電壓跌落、電壓中斷等監測功能)、瞬態記錄儀等。輻射型空間電磁環境監測主要指在規定的測試地點和時間內測試空間存在的輻射噪聲電平，同時包含人為和自然的電磁能量。
2、電磁兼容標準化研究
系統的電磁兼容測試應包插測試場地測試設憊和測試標準三個方面。衡量產品電磁兼容性的好壞，需要通過標準來規定電子設備的輻射和敏感度所應滿足的要求，而如何判斷產品是否滿足規范要求，則需要制定相應的測試標準。

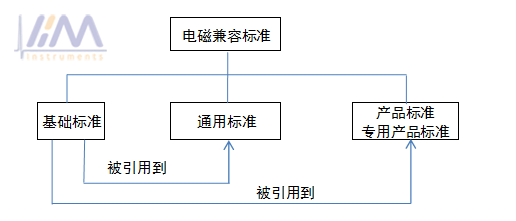

圖1電磁兼容標準體系
任何電磁兼容測試都是根據相應的標準、采用相應的設備在相應的場地完成的。如圖1所示，電磁兼容標準分為基礎標準、通用標準、產品標準和專用產品標準專用產標準這四類?；A(chǔ)標準描述了EMC現象，規定了EMC測試方法及設備，定義了測試等級和性能判據，基礎標準不涉及具體產品。產品標準是針對特定產品系列的EMC測試標準。產品標準引用基礎標準，但根據產品的特殊性提出更詳細的規定，可以看作基礎標準的實施細則。通用標準按照設備的使用環境劃分。當產品沒有特定的產品類標準可以遵循時，采用通用標準來進行EMC測試。即使設備的功能完全正常，也要滿足這些標準的要求。除了公共測量標準外，針對不同產品的產品標準還有許多具體規定。在此還應明確一點，當前標準中采用的表征電磁噪聲的參數(如峰值、準峰值、有效值、平均值)都是用等效于某一個特定參數的正弦信號定標的。
表1為國際上主要組織及其標準代號。在 CISPR標準中，設備被分為測量、工業、科學和醫療設備、架空線路、車輛、廣播電視接收設備、家用電器、信息技術等類。不同類型的設備對應的電磁兼容測試的要求不同。

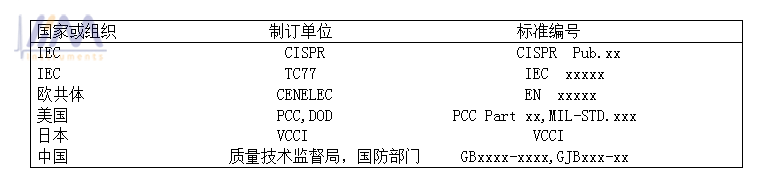

表1 國際上主要組織及標準
3、設備安裝位置分類
電氣設備的電磁兼容抗擾度與其端口有直接聯系。不管什么棚食方式，電磁頻擾都要通過端進入設備，端旦是一個給定設備與外部電磁環境的特定界面接只。設備的端口分類如圖2所示。
設備安裝位置千差萬別，若將所有位置進行分類，那么列出的范圍太廣，十分復雜。因此，在IEC61000-2-5中，按相關端口的屬性歸納為八類設備安裝位置，第1~8類位置的典型代表分別為農村居民區、城市居民區、商業區、輕工業區、重工業區及發電廠或開關站、交通區、通信中心、醫院。
電力系統變電站屬第五類位置，變電站二次設備的外殼會直接承受空間電磁環境的作用。交流電源的電磁騷擾除了來自變電站空間電磁環境的耦合外，還有開關操作、大型電感或電容負荷操作、大涌流負荷操作等都會在與交流電源斷開連接的電纜上產生很強的傳導騷擾。而直流電源的電磁騷擾主要來自變電站空間的電磁環境耦合，同時也來自電池和整流器的操作等。由于與信號端口相連的線路廣泛地分布在變電站內，一般被布置在電纜管道內，可能與電力開關裝置存在緊密的耦合。這些線路直接承受變電站的工頻、雷電操作等產生的空間電磁環境的作用，另外也直接將工頻短路、雷電及操作產生的電磁暫態傳導到信號端口。而信號端口承受的電磁騷擾強度與和它相連的低壓電纜安裝位置類型相關。

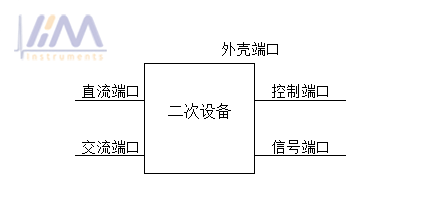

圖2設備的端口示意圖
