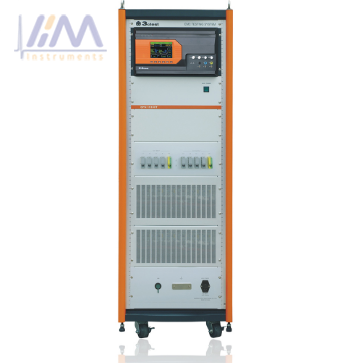

高壓大功率智能型雷擊浪涌測試系統CWS 600G/SPN 15100T
產品特點
CWS 600G/SPN 15100T高壓大功率智能型雷擊浪涌測試系統，是專門設計的一款高端測試設備，性能完全滿足歐盟CE認證及CCC認證。系統內置SPN 15100T三相五線大功率全自動耦合/去耦網絡，可以滿足對新能源測試系統以及大功率負載測試的要求。具有可靠性好、性能穩定、使用方便等特點。EUT高壓大功率帶載能力，DC 1500V 100A、AC 700V 100A三相無線，其他EUT電壓、電流等級，可以根據客戶要求定制。
特點：
> EUT 直流負載能力DC 1500V 100A
> EUT 交流負載能力AC 700V 100A三相五線
> 半導體開關技術，EUT電源自動投切
> EUT電壓、電流檢測
> 過電壓、過電流、過熱保護
> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置，實現全自動網絡投切
> 任意線路的相位角度迭加
產品標準
· IEC 61000-4-5
· EN 61000-4-5
· GB/T 17626.5
· IEC 61000-6-2
· IEC 61000-6-1
產品參數
技術參數 | |
組合波雷擊浪涌模擬器CWS 600G | |
測試電壓范圍 | 0.3Kv-6kV，（±10%） |
測試電流范圍 | 0.15kA-3kA（±10%） |
電壓波形 | 波前時間：1.2μs±30% 半峰值時間：50μs±20% |
電流波形 | 波前時間：8μs±20% 半峰值時間：20μs±20% |
源輸出阻抗 | 2 ohm |
輸出極性 | 正、負、正負交替 |
浪涌電壓 | 浪涌電壓：1000V:1V 浪涌電流：500A:1V |
電流峰值檢測 | 液晶屏3位數字顯示測量值 可選IEC標準方式或自定義方式 |
耦合電阻 | 10 ohm、0 ohm耦合電阻可選IEC標準方式或自定義方式 |
脈沖周期 | 5s-99s（最短取決于試驗電壓） |
試驗次數 | 1-999次 |
觸發方式 | 自動、手動、外部觸發 |
同步 | 0-360°，分辨率1°步進設置或隨機方式 |
網絡模塊SPN 15100T | |
三相全自動耦合/去耦網絡 | 雷擊浪涌組合波測試，電壓可達8.0kV（1.2/50us） 電流可達4.0kA（8/20us） |
EUT帶載耐短時沖擊電流能力 | 峰值400A |
EUT投切方式 | 自動投切 |
相位同步 | L1、L2、L3、N、PE，任意線-線、線-地相位角度迭加 |
耦合路徑 | L1、L2、L3、N、PE任意路徑 |
耦合投切方式 | 自動投切 |
耦合電容 | 9uF、18uF |
耦合電阻 | 10 ohm、0 ohm |
耦合衰減 | 耦合電阻可選IEC標準方式或自定義方式 |
耦合衰減 | ＜2 dB |
EUT注入端的殘余脈沖電壓 | 不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍 |
機柜尺寸 | 19”/35U |
重量 | 約200 Kg |
