產品特點

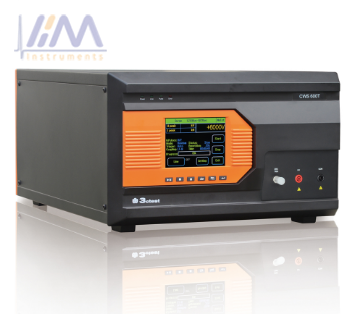

CWS 600T組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備，性能完全滿足歐盟CE認證及CCC認證對單相受試設備的抗擾度測試要求，CWS 600T組合波雷擊浪涌發生器通過外置的耦合/去耦網絡，對受試設備進行通信端口的浪涌測試。
特點：
1.5.7寸彩色觸摸屏前面板操作；
2.最高可達6.0KV的超小型模擬器；
3.浪涌模塊脈沖10/700us，符合IEC 61000-4-5、ITU和ETSI標準測試要求；
4.控制系統內置出錯報警提示
5.LAN以太網接口，用于遠程控制；
6.滿足企事業單位和檢測機構用戶對抗擾度測試設備的需求，可完全替代進口。
產品標準
· ITU-T K.20
· IEC 61000-4-5
· IEC 61000-4-9
· EN 61000-4-5
· EN 61000-4-9
· GB/T 17626.5
· IEC 61326
· UL1449
· IEC 60255-22-5
· IEC 61850-3
· ITU-T K.12
· ITU-T K.45
· EN 61326
產品參數
通用參數 | |
顯示屏 | 5.7英寸TFT觸摸屏 |
工作電源范圍 | AC 110V/220V，±10%，50/60Hz（國內默認AC 220V） |
保險絲 | 6A |
最大功耗 | 200W |
用戶存儲空間 | 無窮（PC） |
通訊方式 | 以太網、RJ45 |
失效檢測 | 失效時前面板LCD顯示，并中斷儀器工作 |
儀器工作狀態指示 | 前面板LED指示、LCD顯示 |
EUT電源電壓注入 | 4mm2香蕉插頭線 |
檢測輸出方式 | 標準1米同軸線 |
高壓輸出方式 | 4mm2香蕉插頭線（高壓線） |
機箱尺寸 | 19英寸/ 6U |
儀器重量 | 約30Kg |
溫度范圍 | 15–35℃ |
濕度范圍 | 45%–75% |
氣壓范圍 | 86kPa–106kPa |
符合IEC 61000 - 4 - 5 浪涌抗擾度測試 | |
組合波 | |
測試電壓范圍 | 0.3kV–6kV(±10%) |
通訊波 | |
測試電流范圍 | 7.5A-150/200A(±10%) |
電壓波形 | 波前時間:10us±30%，半峰值時間:700us±20% |
電流波形 | 波前時間:5us±20%，半峰值時間:320us±20% |
源輸出阻抗 | 15 ohm /40 ohm（自動切換） |
輸出極性 | 正、負、正負交替 |
脈沖周期 | 6s-99s（最短取決于試驗電壓） |
試驗次數 | 1–999次 |
觸發方式 | 自動、手動、外部觸發 |
耦合/去耦網絡 | 外置網絡選配模塊 CDN-405AF8 CDN-405T8 CDN-405T8A1 |
輸出電壓定制可達8kv、10kv | |
