屏蔽箱 HM-500D
一、主要功能及應用：
l 無線電子產品和無線通訊產品的功率測試和靈敏度測試；
l EMI、EMC測試；
l 耦合測試；
l RF功能測試；
l 應用于手機、移動電話、無線路由器、無線上網卡、藍牙設備、WLAN設備、PDA設備、GPS、防盜鎖測試等。
二、主要特點：
l 輕便的操作方式；
l 所有數據端口及電源信號都采用EMI濾波器；
l 高性能的屏蔽功能。
三、性能指標：
產品型號 | HM-500D |

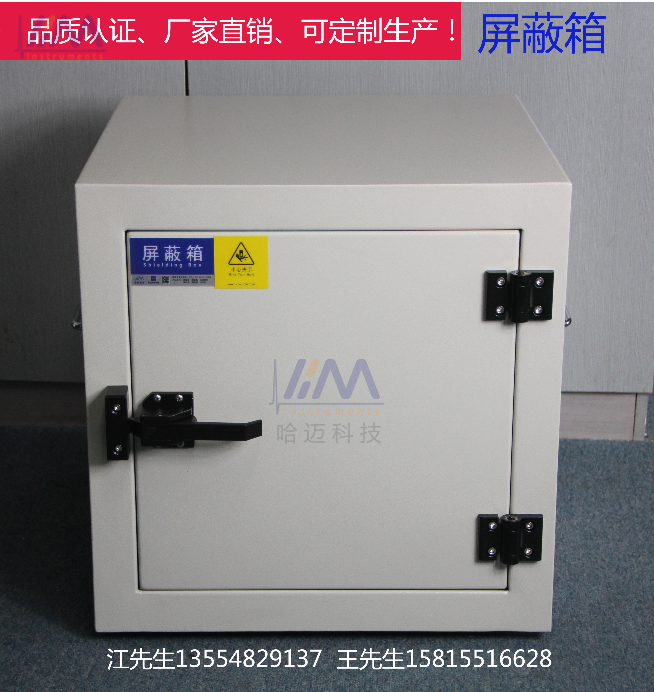

操作方式 | 側開門 |
工作頻率 | 100MHz～6GHz |
衰減值/隔離度 | 2.4GHz≥75dB ;5.8GHz≥70dB |

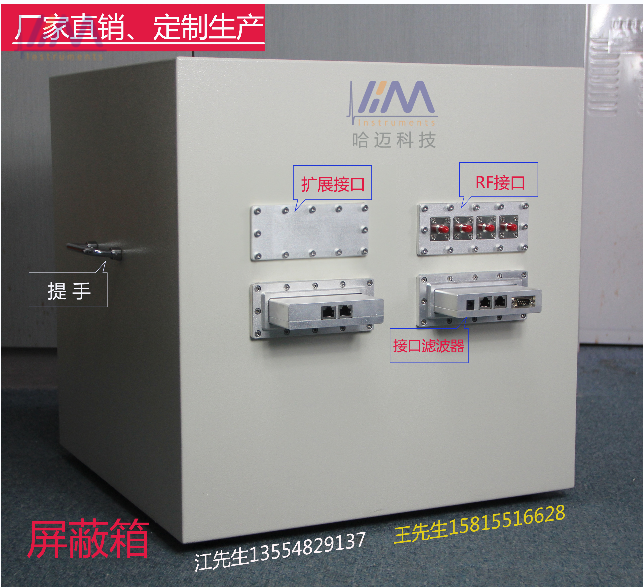

射頻接口 | SMA-SMA*3、N-SMA*2 （※N-N、N-SMA、BNC-BNC，RF接口類型與數量可選） |
電源 | DC*1（※DC或AC及數量可選） |
數據接口 | USB*2、RJ45*1、RS-232*1 （※USB、RJ45、RS-232、VGA、HDMI等接口及數量可選） |
工作電源要求 | —— |
外部尺寸 | 500(W)*500(D)*500mm(H) |
工作尺寸 | 400(W)*400(D)*400 mm(H) |
箱體材料 | 2mm鍍鋅鋼板,表面烤漆，波紋白（※其它顏色可選） |
箱體內部處理 | 30mm厚角錐吸波棉 |
重量 | 約：35Kg |
工作溫度 | -40~50℃ |
四、濾波器性能
l 常用濾波器組：USB*2、RJ45*1、R232*1、DC*1 （此四合一為一組 ）；
l 接口可以根據您的需求及數量配置： USB2.0、USB3.0、RJ45、R232/DB9、DC、AC、HDMI、DB25、PIN 、RCA、AV3.5、C式氣口、光纖、波導管（穿線口）；
l 接口性能：
a：屏蔽效果（dB）：≥75@2.4GHz ≥70@5.8GHz；
b：傳輸性能：
4.1、USB2.0（USB2.0標準接口, 速率Max.480Mbps 電源端Max.5A）；
4.2、USB3.0 (速率Max.3200Mbps，電源端Max.3A 隔離度≥500MHz)；
4.3、RJ45(千兆以太網支持802.3AT(POE+) Max.DC50V 3A ；
4.4、DC（交直流兩用Max.AC70V DC100V 5A）；
4.5、DB9（公頭→母頭）速率Max.4.5Mbps DC50V 3A(電源) /200mA(信號）；
4.6、DB15/VGA(公頭→母頭) 速率Max.4.5Mbps DC50V 3A(電源) /200mA(信號) PIN9電源, PIN5,6,7,8,10地.(三排接口)；
4.7、DB25(公頭→母頭) 速率 Max.4.5Mbps DC50V 3A(電源) /200mA(信號)；
4.8、DB37(公頭→母頭) 速率 Max.4.5Mbps DC50V 3A(電源) /200mA(信號)；
五、吸波波性能：

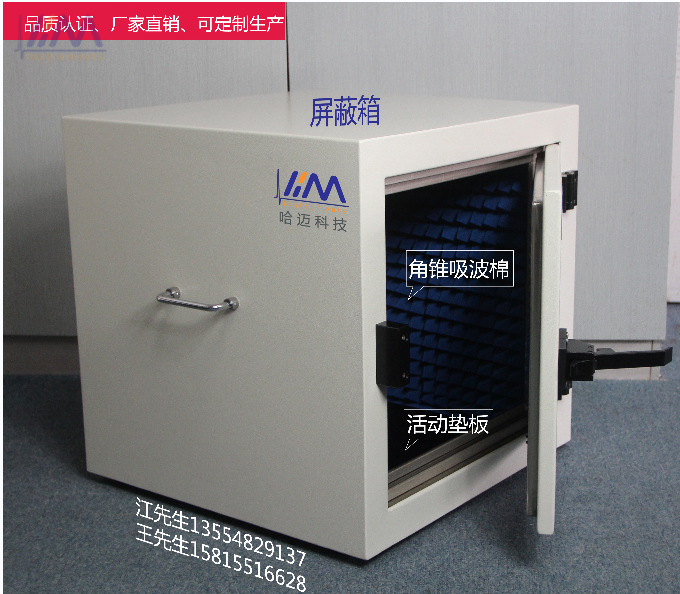

①內部6面安裝吸波材料（30mm）；

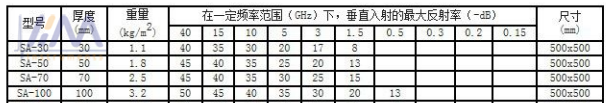

②角錐吸波棉性能如下：
※備注：其他尺寸、連接端口可根據客戶需求定制。
