產品特點

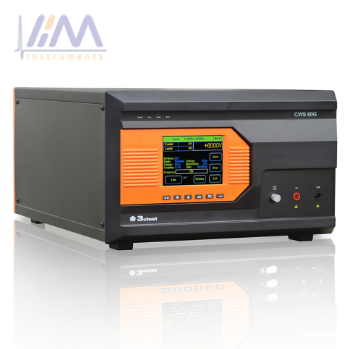

雷擊浪涌是由于閃電、電子電氣開關動作時而產生瞬態高壓或大電流現象，幾乎所有的電子電氣設備都會受到浪涌的影響。CWS 60系列組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備，性能完全滿足歐盟 CE 認證及CCC認證對單相受試設備的抗擾度測試要求，CWS 60系列雷擊浪涌模擬器通過自動控制外置的耦合/去耦網絡，對三相受試設備進行測試。
特點：
> 5.7寸彩色觸摸屏前面板操作 .
> 浪涌失效偵測功能
> 浪涌電壓600V、浪涌電流300A
> 測試排程功能，操作簡單
> 浪涌電壓、電流監測 LCD顯示
> 可控制外置三相耦合/去耦網絡
> 以太網 、RJ45接口，用于PC遠程控制、打印測試報告
產品標準
· ITU-T K.20
· IEC 61000-4-5
· IEC 61000-4-9
· EN 61000-4-5
· EN 61000-4-9
· GB/T 17626.5
· IEC 61326
· UL1449
· IEC 60255-22-5
· IEC 61850-3
· ITU-T K.12
· ITU-T K.45
· EN 61326
產品參數
通用參數 | |
顯示屏 | 5.7英寸TFT彩色觸摸屏 |
工作電壓范圍 | AC 110V/220V，±10%，50/60Hz（國內默認AC 220V） |
保險絲 | 6A |
最大功耗 | 200W |
用戶存儲空間 | 無窮（PC） |
通訊方式 | 以太網、RJ45 |
儀器工作狀態指示 | 前面板LED指示、LCD顯示 |
失效檢測 | 失效時前面板LCD顯示、并中斷儀器工作 |
EUT電源電壓注入 | 4mm2香蕉插頭線 |
檢測輸出方式 | 標準1米同軸線 |
機箱尺寸（W*H*D） | 19英寸/6U |
儀器重量 | 約30Kg |
溫度范圍 | 15–35℃ |
濕度范圍 | 45%-75% |
氣壓范圍 | 86kPa～106kPa |
符合IEC 61000-4-5浪涌抗擾度測試 | |
組合波 | |
測試電壓范圍 | 20V-600V ±10% |
電壓波形 | 波前時間：1.2μs±30% 半峰值時間：50μs±20% |
測試電流范圍 | 10A-300A±10% |
電流波形 | 波前時間：8μs±20% 半峰值時間：20μs±20% |
源輸出阻抗 | 2 ohm |
輸出極性 | 正、負、正負交替 |
脈沖周期 | 6s-99s（最短取決于試驗電壓） |
實驗次數 | 1–999次 |
觸發方式 | 自動、手動、外部觸發 |
