產品特點：

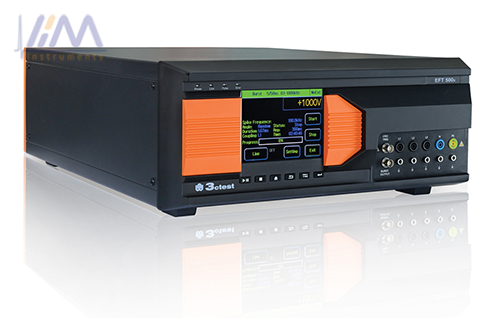

工業測量或控制設備中經常使用常見的控制單元，它們會包含繼電器或者一些機械開關設備。使用公共供電系統的通常是日光燈鎮流器，或一些小功率電器。這些電器都是電感負荷的，在開關時就會產生干擾。電快速瞬變現象會引起微處理器發生故障或重置，不能進行正常操作。 EFT 500系列智能型EFT測試儀器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的，具有用于單相或三相被測設備主機供電線路的內置耦合/去耦網絡，EFT 500系列電快速瞬變脈沖群發生器具有可靠性好、性能穩定、使用方便等特點。
優點：
1.5.7寸彩色觸摸屏前面板操作；
2.內置全自動單相、三相耦合/去耦網絡，任意組合 ；
3.對實驗參數進行排程設置；
4.可控制外置三相大電流耦合/去耦網絡；
5.EFT 500S(單相網絡) EFT 500T(三相網絡)；
6.以太網 、RJ45接口，用于PC遠程控制、排程、打印測試報告。
產品標準：
IEC 61000-4-4
IEC 61000-6-2
IEC 61850-3
GB/T 17626.4
IEC 61000-6-1
IEC 61326
ANSI/IEEE C62.41
EN 61000-4-4
EN 61000-6-1
EN 61000-6-2
EN 61850-3
EN 61326
產品參數：
| 通用參數 | |
顯示屏 | 5.7英寸TFT彩色觸摸屏 |
工作電源范圍 | AC 110V/220V，(±10%)，50/60Hz，±5%（大陸地區默認AC 220V 50Hz） |
保險絲 | 6A |
最大功耗 | 200W |
用戶存儲空間 | 無窮（PC） |
通訊方式 | 以太網、RJ45 |
儀器工作狀態指示 | 前面板LED指示、LCD顯示 |
機箱尺寸（W*H*D） | 19英寸/4U |
儀器重量 | 約17Kg |
溫度范圍 | 15–35℃ |
濕度范圍 | 45%–75% |
氣壓范圍 | 86kPa-106kPa |
| 符合IEC 61000-4-4電快速瞬變脈沖群測試 | |
測試電壓范圍 | 0.25kV-4.8kV（±10%） |
極性 | 正、負、正負交替 |
源阻抗 | 50 ohm |
脈沖波形 | 5/50ns，50 ohm 1000 ohm 負載 |
上升時間 | 5ns±30%，50 ohm負載，1000 ohm 負載 |
脈沖持續時間 | 50ns±30%，50 ohm 負載 |
50ns-15/+100ns，1000 ohm負載 | |
脈沖頻率 | 0.1kHZ-1000kHz |
脈沖群持續時間 | 0.075ms-750ms |
脈沖群周期 | 1ms-9999ms |
測試持續時間 | 1s-9999s |
觸發方式 | 自動、手動、外部觸發 |
同步 | 0°-360°，分辨率1°步進設置或隨機方式 |
耦合網絡衰減比例 | <10%設定電壓值 |
網絡 | EFT 500S 內置單相耦合/去耦網絡， AC 250V/16A,DC-1 220V 16A EFT 500T 內置三相耦合/去耦網絡， AC 380V/16A,DC-1 220V 16A |
