| TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
|---|---|---|---|---|---|---|
| 輸入通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 上升時間（典型值） | 3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 每條通道的取樣速率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 記錄長度 | 10 k點 | |||||

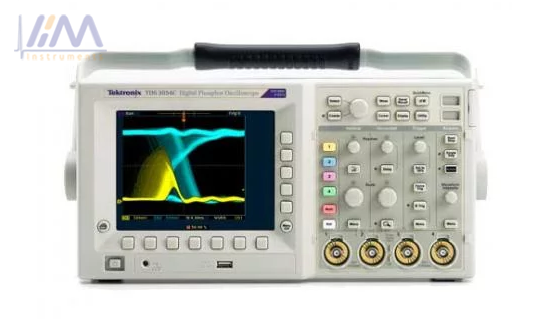

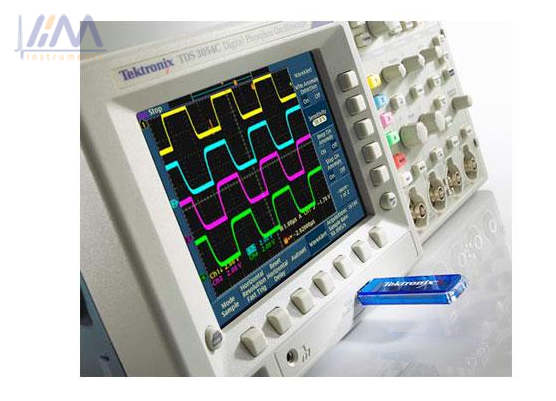

TDS3000C 系列以您承受得起的價格，提供了您需要的性能。100 MHz ~ 500 MHz 帶寬，高達 5 GS/s 采樣率，準確表示信號。
本產品尚未更新以符合 RoHS 2 指令 2011/65 / EU 要求，且將不會發貨至歐盟。在 2017 年 7 月 22 日前，客戶可以通過歐盟市場的庫存購買產品直至庫存售罄。泰克致力于為您提供所需的解決方案。請聯系您的當?shù)劁N售代表以獲取進一步幫助，或確定是否有可用的替代產品。泰克將繼續為全球范圍內仍享受質保支持的產品提供服務。
100 MHz、300 MHz 和 500 MHz 帶寬型號
2 條或 4 條模擬通道型號
所有通道上實時采樣率高達 5 GS/s
所有通道記 10k 記錄長度
3,600 wfms/s 連續波形捕獲速率
高級觸發套件
前面板 USB 主機端口，可以簡便地存儲和傳送測量數據
25 種自動測量
標配 FFT
多語言用戶界面
WaveAlert? 自動檢測異常波形
TekProbe? 接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
重量輕(僅7 磅/3.2 公斤)，方便攜帶
選配內置電池操作，在不使用電源線的情況下可以工作長達3個小時
高級分析模塊
極限測試模塊
電信模板測試模塊
擴展視頻模塊
數字設計和調試
視頻安裝和服務
電源設計
教育和培訓
電信模板測試
制造測試
通用平臺測試
TDS3000C 系列連續提供快速波形捕獲速率，迅速發現問題特點，節省時間，從而可以使用高級觸發隔離問題。
實時輝度等級突出顯示信號活動歷史，可以更簡便地了解捕獲的波形特點。與其他類似示波器不同，即使在采集停止后仍會保留歷史數據。
TDS3000C 系列結合了獨有的數字實時 (DRT) 取樣技術和 sin(x)/x 內插，可同時表征所有通道上的各種信號類型。與其他同類示波器不同，當打開其他通道時，TDS3000C 系列的取樣速率不發生變化。利用此取樣技術，可以捕獲同類的其他示波器捕獲不到的高頻信息，如毛刺和邊沿異常，而 sin(x)/x 內插則可以確保精確重組每個波形。

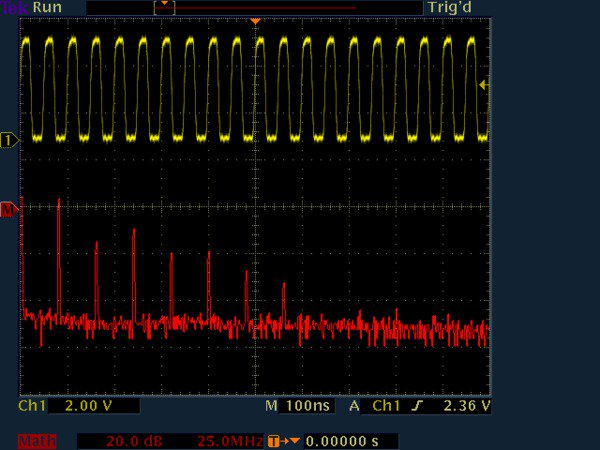

使用 TDS3000C 系列的 FFT 功能查找噪聲。

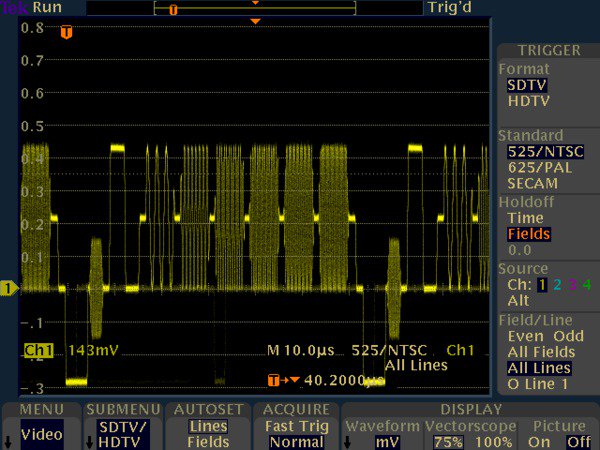

自定義視頻觸發允許 TDS3000C 系列觸發 RS-343 (26.2 kHz 掃描速率) 等標準。

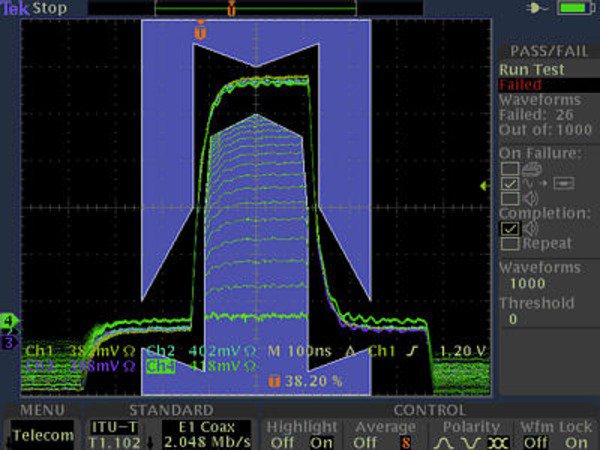

TDS3000C 系列在加快電信線路卡測試的速度方面有了重大突破。電信“快捷菜單”將所有常用電信測試功能匯聚在一個單獨的菜單中。
如果時間緊張，您需要示波器簡單直觀；您希望將學習與再學習如何操作的時間減至最少。TDS3000C 系列示波器有助于降低學習曲線。簡單的導航和專用前面板控件可幫助您快速找到所需內容，借此可以減少學習時間，將更多的時間用來完成手頭工作。

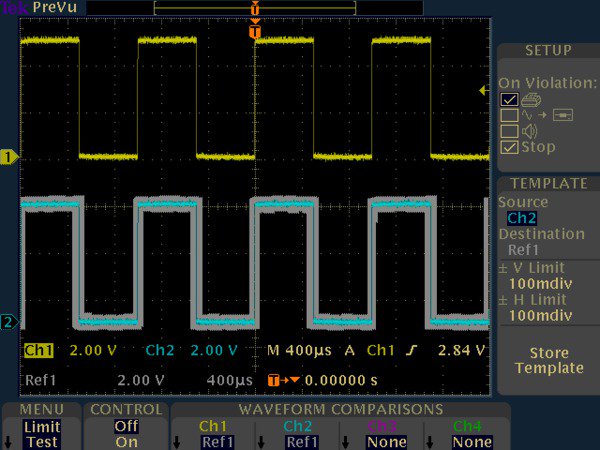

帶有 TDS3LIM 模塊的 TDS3000C 系列特別適合要求快速判斷合格/不合格的制造測試應用。

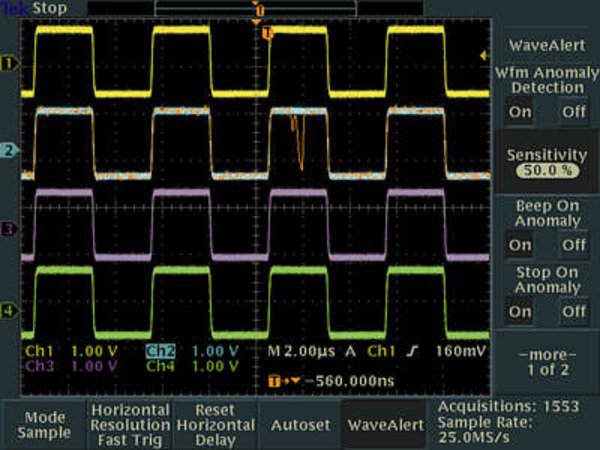

WaveAlert 波形異常檢測會針對任何偏離“正?！陛斎氲牟ㄐ危ū热纾ǖ?2 上的毛刺）向您發出警告。
輕松在個人計算機上傳輸、編制和分析數據。
TDS3000C 系列配備 USB 主控端口，可以輕松將測量信息存儲和傳輸?shù)絺€(gè)人計算機中。
OpenChoice?個人計算機通信軟件使您能夠輕松將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel。
如果您不想使用 PC 進行分析，TDS3000C 系列標配25 種自動測量、波形加、減、乘、除功能及快速傅立葉變換(FFT)。與其他同類示波器不同，TDS3000C 系列數學運算和測量功能允許使用完整采集記錄長度或在采集中隔離出特定的事件。
通過使用內置以太網端口，e*Scope 網絡遙控功能可以使用互聯網和 PC 從任何地方控制 TDS3000C 系列示波器。

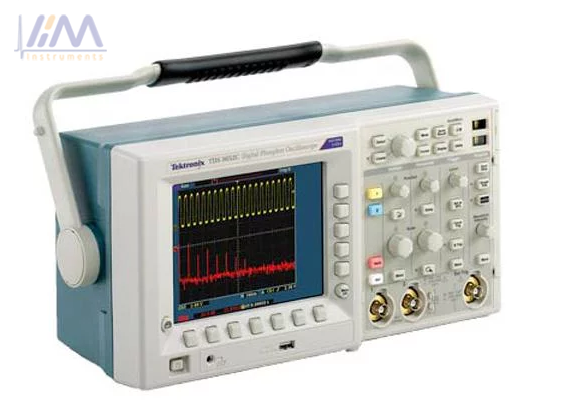

TDS3000C 系列提供了DPO 的功能，設計緊湊，僅 5.9 英寸(149 毫米)深，翻譯了寶貴的工作臺空間。在需要把示波器帶到另一個實驗室時，其便攜式 7 磅(3.2 公斤)設計則方便攜帶。
如果您的工作需要更多的流動性，那么您可以選配電池，在沒有供電電源的情況下連續工作長達 3 小時的時間。

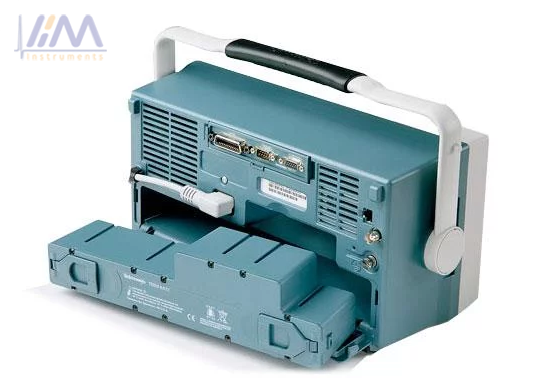

TDS3BATC 使用便攜式電池最長可以連續工作三個小時。
 | 泰克經過 SRI 質量體系認證機構進行的 ISO 9001 和 ISO 14001 質量認證。 |
 | 產品符合 IEEE 標配 488.1-1987、RS-232-C 及泰克標配規定和規格。 |
